Modification du support de voiture pour le Tomtom Rider

samedi 18 novembre 2006, par Paul Courbis (mis à jour samedi 11 septembre 2010)

Apres la connexion des hauts parleurs, voici comment fabriquer un support voiture un peu plus "smart" que le machin vendu par Tomtom. Pourquoi faire me direz vous ? Et bien pour ne plus avoir à ouvrir la trappe pour réaliser la connexion électrique après avoir courru apres l’extrémité du câble allume cigare et pour avoir un allumage automatique sur contact moteur (le bouton marche arret est tout sauf comode !)...

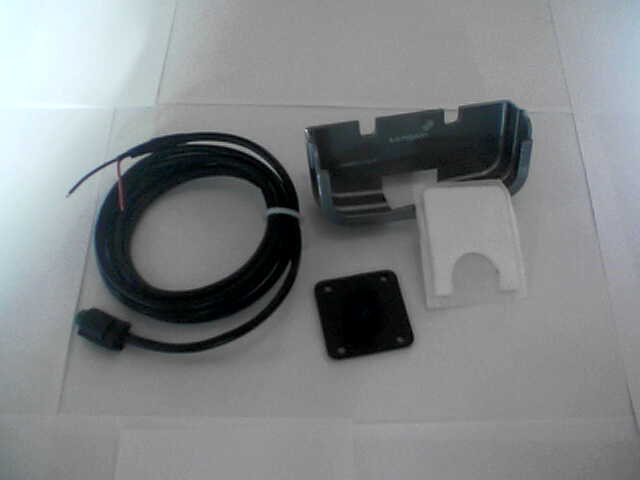

Matériel nécessaire :

  • un support de voiture
  • un kit additionnel support moto
  • un câble pour batterie
  • le scotch double face du kit moto

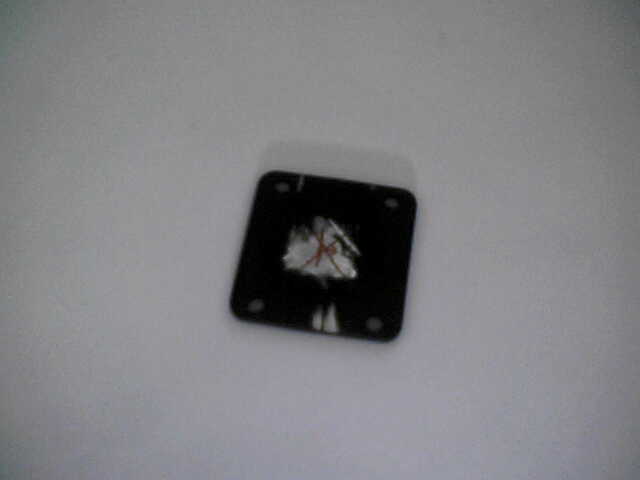

D’abord découper le support voiture :

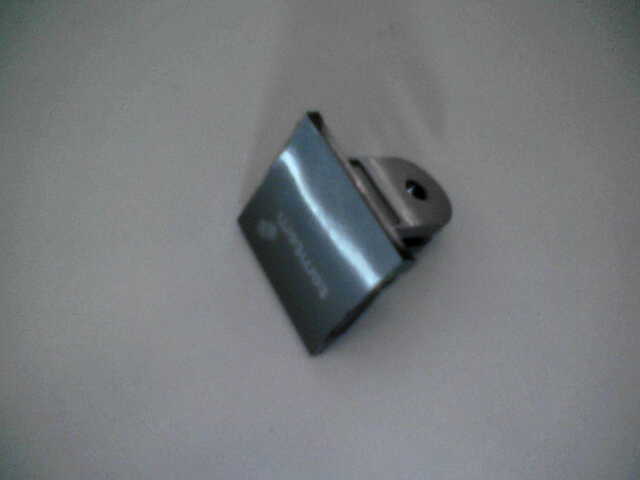

Il suffit de découper le support moto comme suit ’enlever la boule : un coup de scie à métaux + ponçage) :

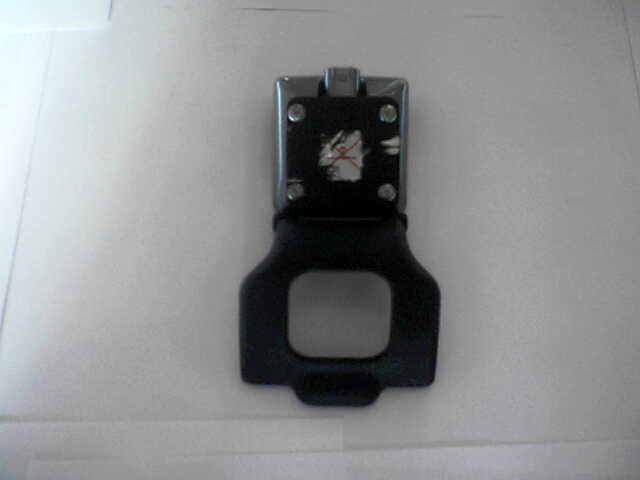

On visse la plaque ainsi obtenue au dos du support :

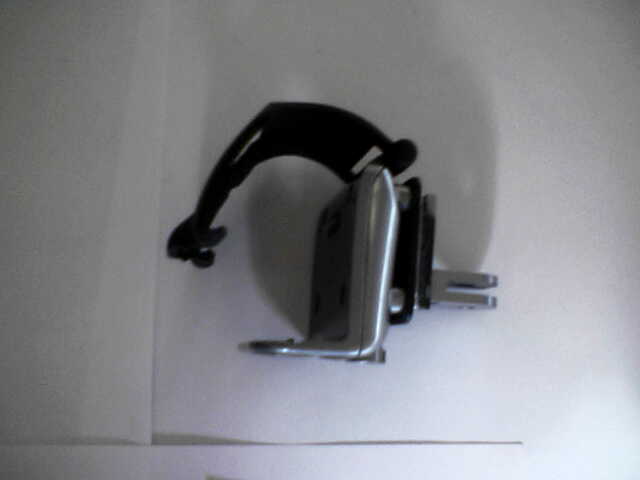

Coller les deux pieces ensemble :

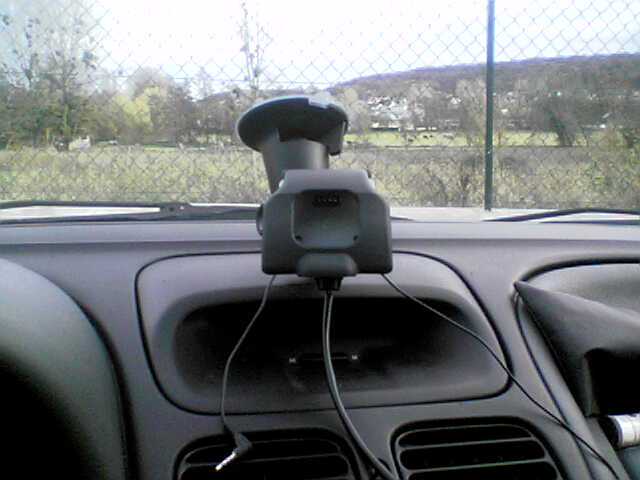

Et il ne reste plus qu’à sur la ventouse et à installer :

Relier ensuite le cable électrique à l’allume cigare (comme pour le haut parleur)...

P.-S.

Pour ceux que la désactivation automatique des menu au dela d’une certaine vitesse énerve, il suffit d’isoler une des 4 connecteurs du support (par ex avec un peu de vernis à ongle) : c’est le troisième en partant de la gauche sur le support (support face à soi)....

Attention cependant : cela désactive l’allumage/extinction automatique sur alimentation du support (domage).

3 Messages de forum

  • Modification du support de voiture pour le Tomtom Rider 24 septembre 2007 17:48, par highlander54

    Bonjour,
    Me voilà en fin rassuré, je ne suis pas le seul au monde à modifier mes derniéres acquisitions"je pensai être fou ! ;-))"
    Mes questions sont les suivantes :
    J’ai constaté avec grande joie qu’il y as sur terre des gens qui magouille tout dans le but de faire des économie....
    J’ai réussi en faisant croire au vendeur que lors de l’achat de mon tomtom rider (france) 2éme génération, qu’il ne se trouvé pas le support arriére pour celui-ci dans l’emballage ;
    bon ça c’etait facile ! coup de l’opération , j’ai deux supports.
    Je pensai simplement en ouvrant le second support avec 4 broches avant, trouver les deux broches d’alimentation et tout simplement souder les deux fils de mon H.P récupéré d’un kit main-libre sur les deux broches restantes...... Hé bien NON ! C’est pas comme ça la vie ! ya plein de nénétronik là-dedans ! ;-))
    Il y aurait-il une âme charitable sur cette terre pour m’ouvrir à la lumiére de l’escroquerie envers tomtom .
    J’aimerai pouvoir prendre ce second support,souder 2 fils en dessous pour l’alimentation 12 volt (bien sûr) en respectant les phases mais surtout lui mettre deux autres fils où je pense afin de mettre un h.p et monter le tout dans ma voiture car j’ai un examen a passer dans le sud de la France dans quinzes jours et venant de l’est je me voit mal me taper 800 bornes avec une oreillette style "sécurité,sécurité me reçevez-vous" et arriver à l’examen avec un torticolit.
    MERCI

    Répondre à ce message

    • Modification du support de voiture pour le Tomtom Rider 21 novembre 2007 14:34, par Eric

      Bonjour à tous

      Mon pb est du même ordre... mais dans l’autre sens, si j’ose dire :
      j’ai un tom tom rider version 2
      sur le support voiture lorsqu’il est en charge sur l’allume-cigare, le haut parleur fonctionne.
      Pour ne pas déranger les autres passagers, je souhaitais à la fois qu’il charge par l’allume cigare mais que les instructions et alertes soient envoyées dans mon oreillette blue-tuth.
      Or il semble que ce soit impossible. Les 2 ont l’air dépendants ce qui me semble étrange :-((
      si je mets du chaterton sur les 2 contacts centraux du tomtom, le haut parleur ne fonctionne effectivement pas... mais la charge non plus !!! bizarre, non ?
      j’ai fait de multiples essais en n’obturant qu’un contact... mais rien à faire, les 2 semblent liés ?
      Avez-vous une solution qui utilise le support voiture en permettant la charge mais en envoyant le son sur le blue tuth ?

      Merci

      Répondre à ce message

  • Modification du support de voiture pour le Tomtom Rider 23 avril 2008 09:23, par fredparis15

    Bonjour,

    je cherche a connaitre les fonctions des 4 broches du tomtom rider v2. A priori les 2 extremes c’est l’alimentation 5 volts mais les 2 autres ? Je voudrais recuperer le son afin de l’injecter dans mon systeme audio existant qui fait deja tout bien (radio+cd+liaison pour 2casques avec son stereo et micro+conversation auto entre les passagers). Merci d’avance pour votre aide ... Sinon cote produit, super tout fonctionne bien.
