Le matériel nécessaire :
un enregistreur vidéo type Archos AV704
la mini caméra qui va avec
un sac de réservoir
la mini caméra qui va avec
un sac de réservoir
4 vis 6*100
8 écrous 6
4 rondelles 6 mm intérieur
2 colliers isophoniques diamètre 20 (fixation de tuyaux)
2 pattes à vis pour collier 7x30
caoutchouc amortisseur adhésif
tuyau silicone diamètre intérieur > 6mm
tasseau 35x45
tige filetée 6mm
Outils :
scie à bois
scie à métaux
scie cloche 56 mm
ciseau à bois
lime à bois
cutter
foret bois 6 mm
foret bois 2 mm
règle
crayon

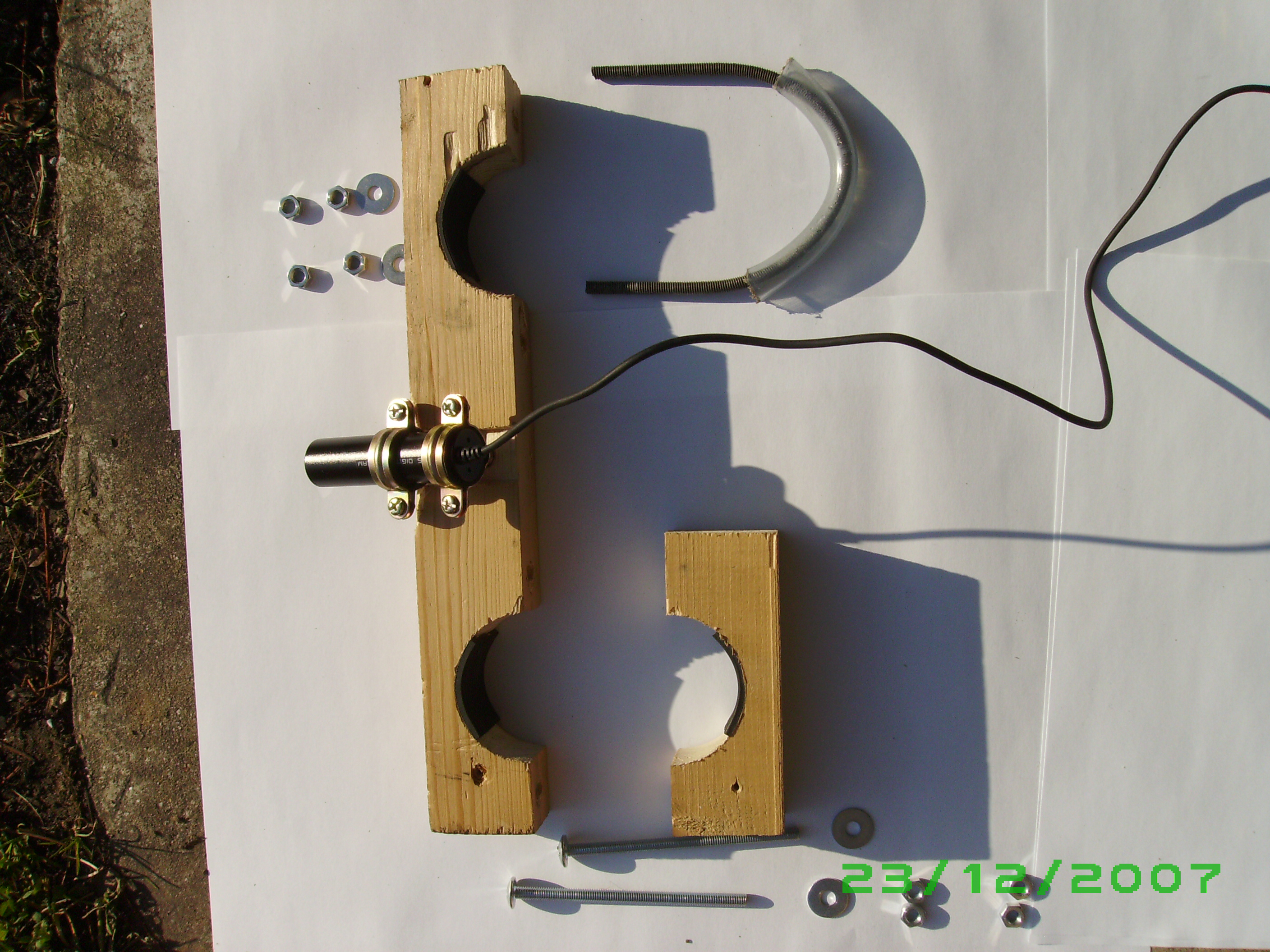

Les opérations :
couper 2 morceaux de tasseau de 31 cm de long
les assembler dans un étau pour former un tasseau de 35x90
percer 2 trous de 56 mm de diamètre avec la scie cloche écartés de 19 cm (centrés sur la longueur des tasseaux)
à la lime à bois ajuster les trous pour que l’ajustement au bas de la fourche soit parfait
sur 1 des deux tasseaux, ne garder que 13,5 cm (1 seul trou)
coller des morceaux de caoutchouc amortisseur au fond des 3 trous ainsi constitués
assembler les deux tasseaux et percer 2 trous de 6mm de part et d’autre du trou de la fourche
couper environ 40 cm de tige filetée (attention, engager des écrous avant de couper pour reformer le filet ensuite)

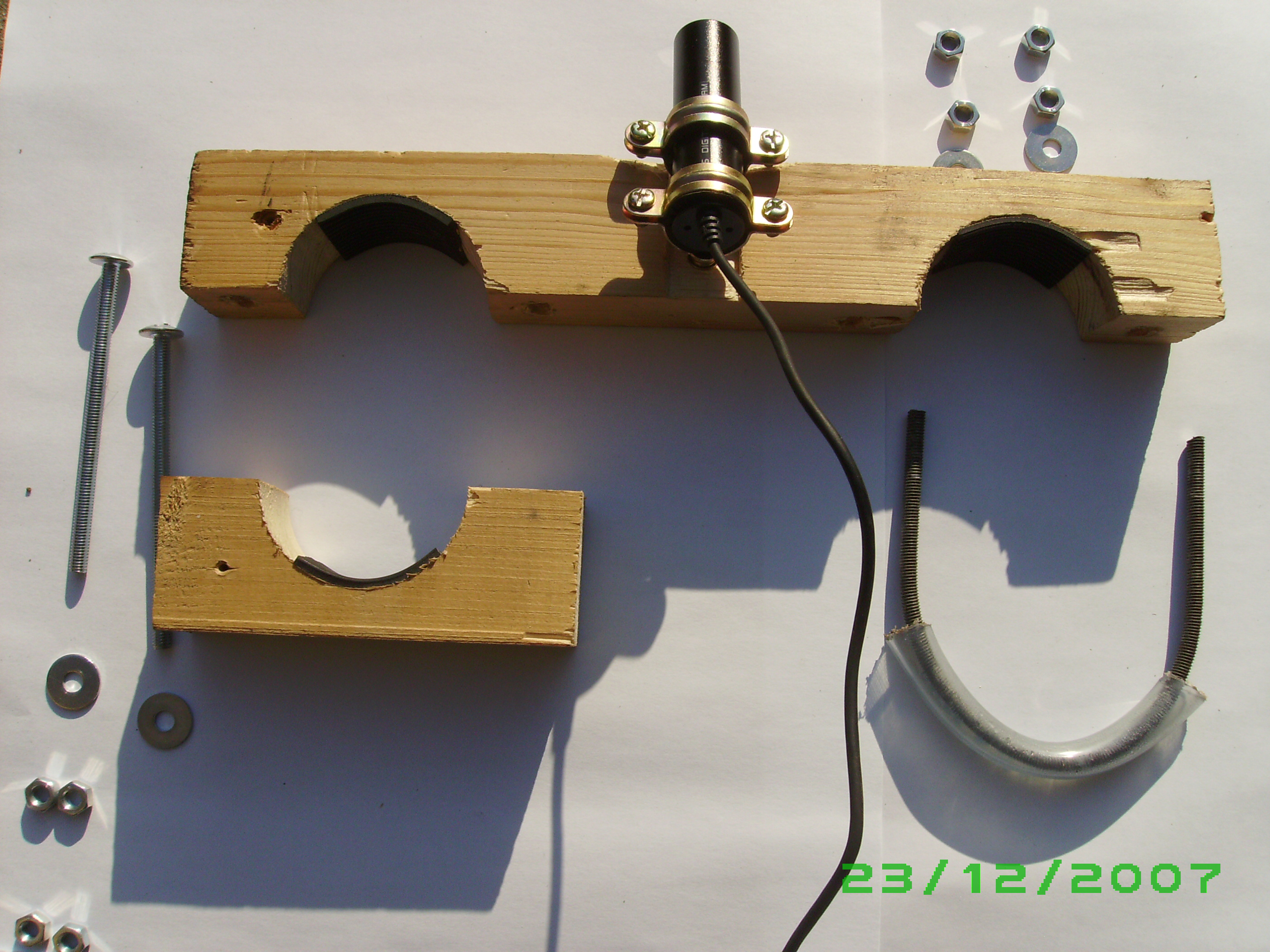

enfiler 20 cm de tuyau silicone au centre et plier en U
percer 2 trous dans le tasseau, de part et d’autre du second trou destiné à la fourche), écartés de manière à pouvoir y enfiler le U (environ 95 mm)
réduire la longueur du tuyau par essai, puis réduire la longueur du U pour avoir la place de mettre 2 écrous
repérer ensuite le centre du tasseau avant, et dessiner l’horizontale. Donner deux coups de scie et dégager au ciseau à bois pour former un plan horizontal d’environ 3 cm de large
percer deux avant trous de 2 mm verticaux (par rapport au plan venant d’être formé)
visser les colliers

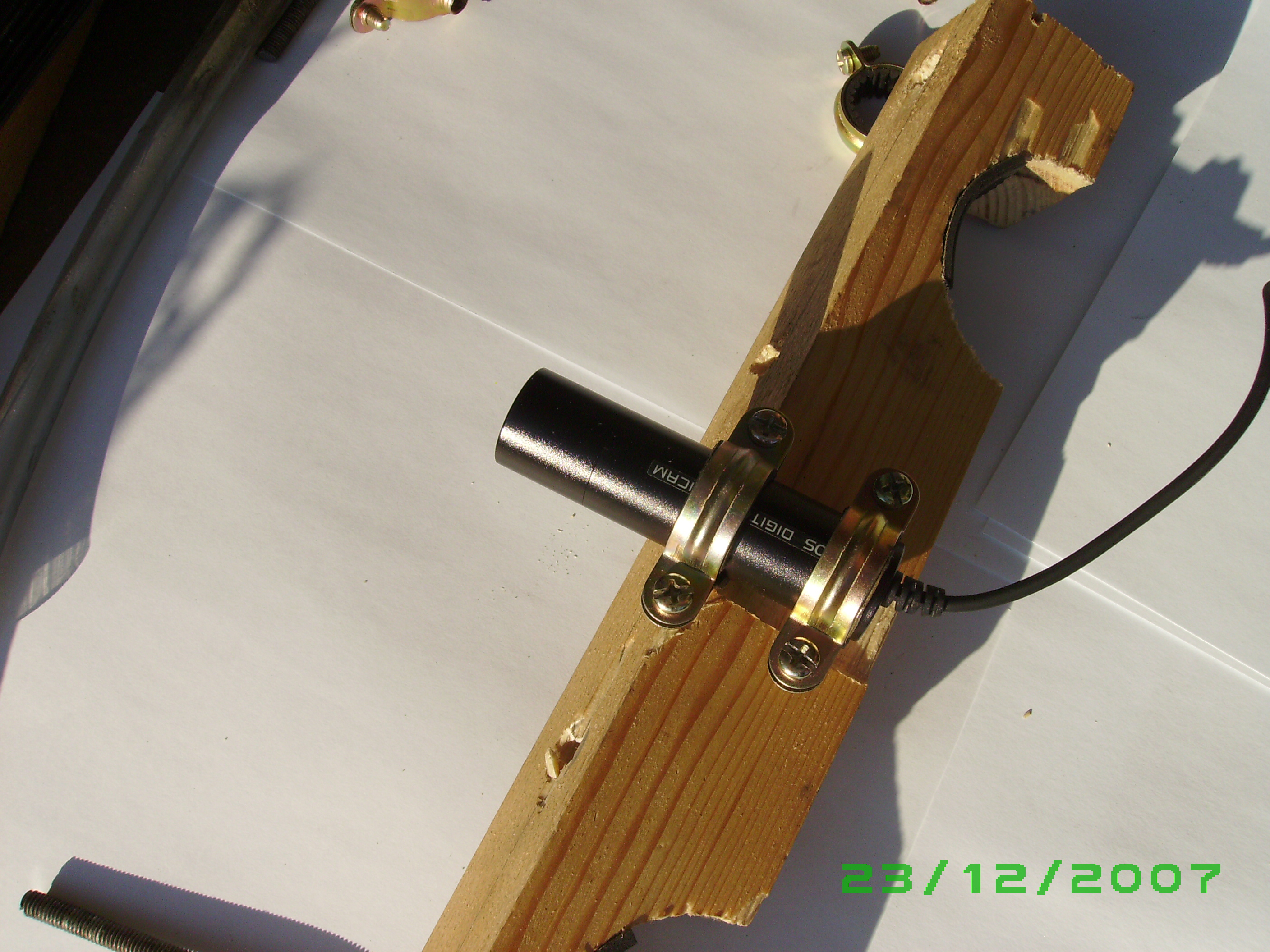

fixer la caméra

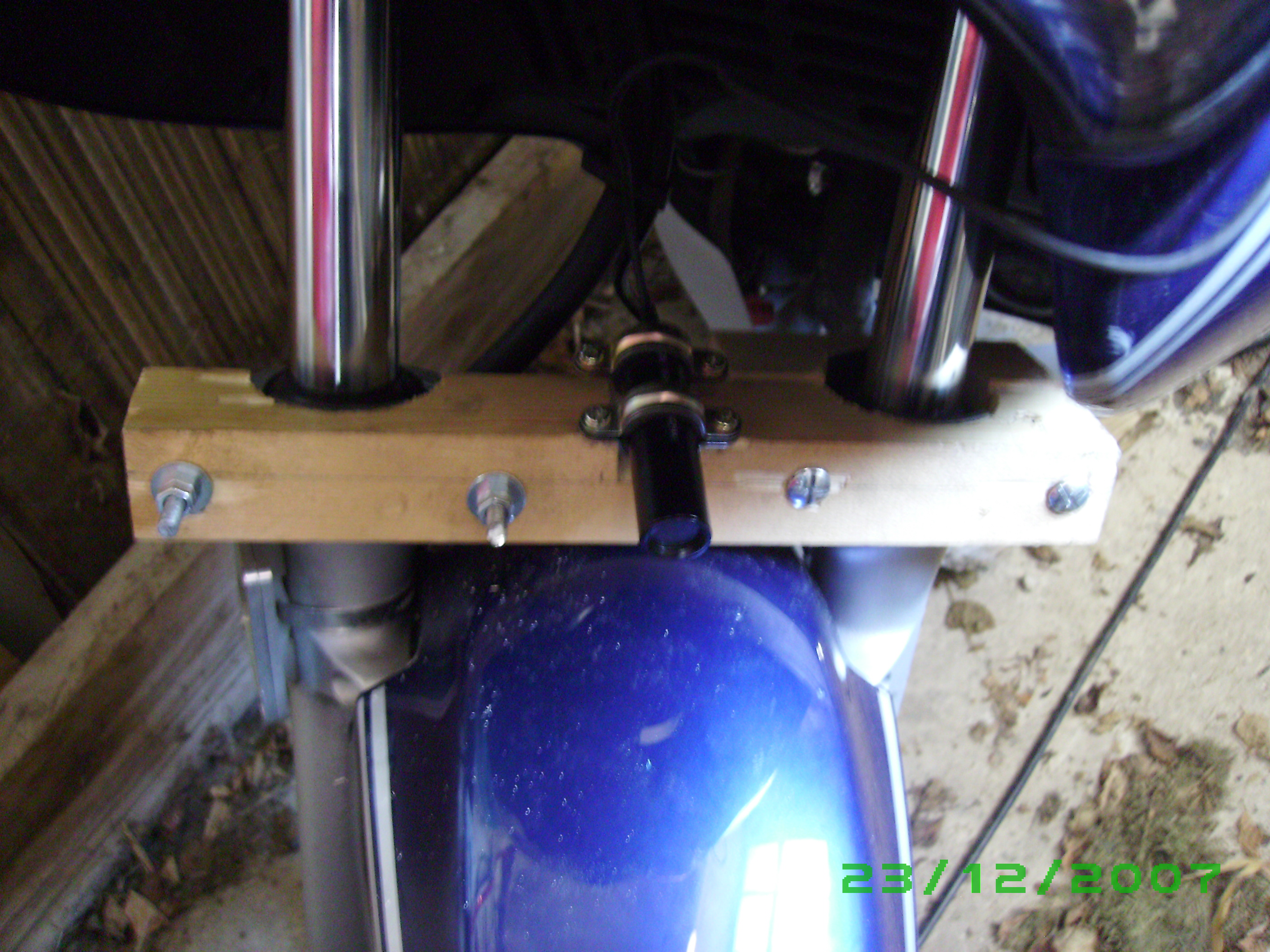

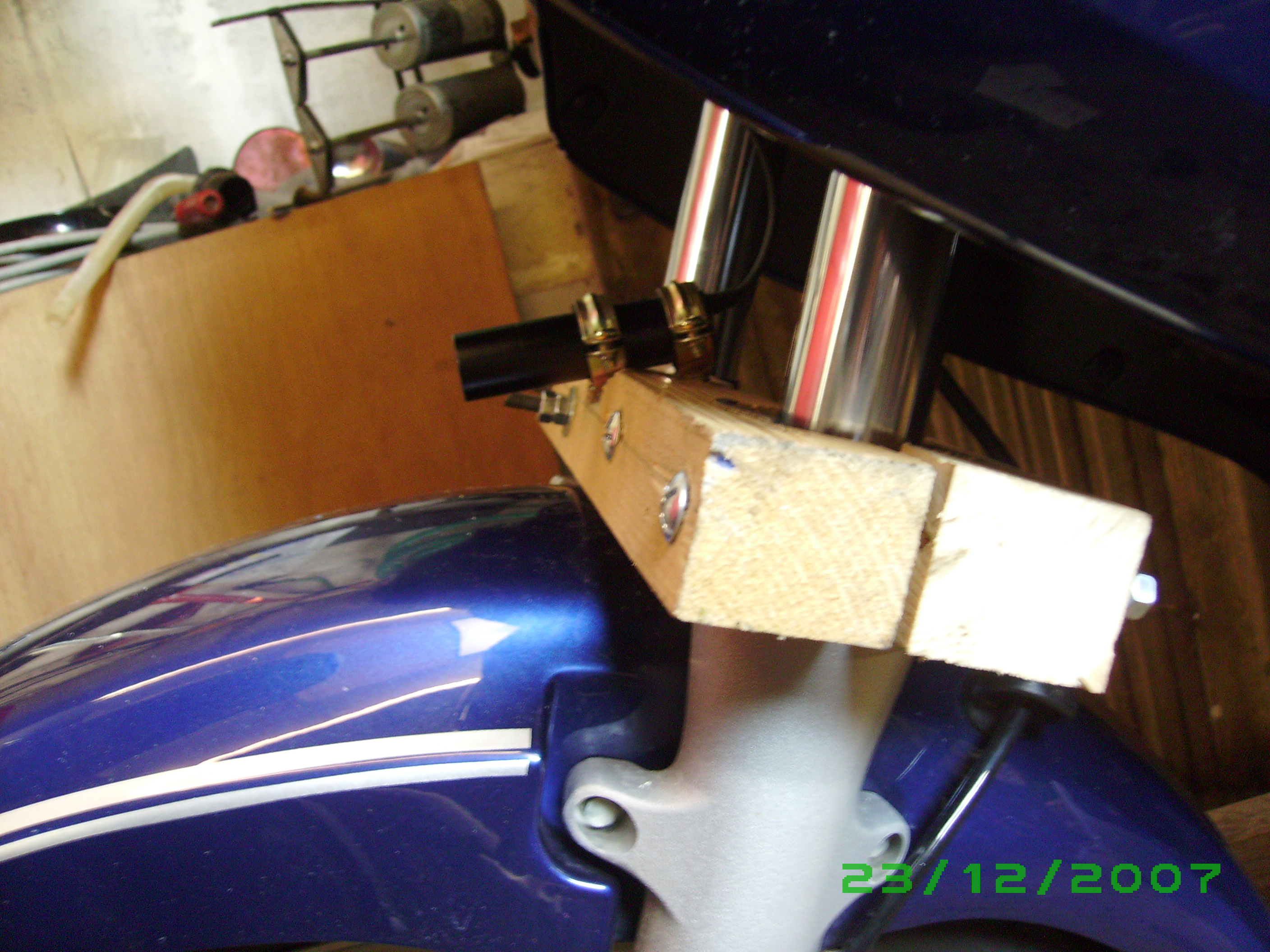

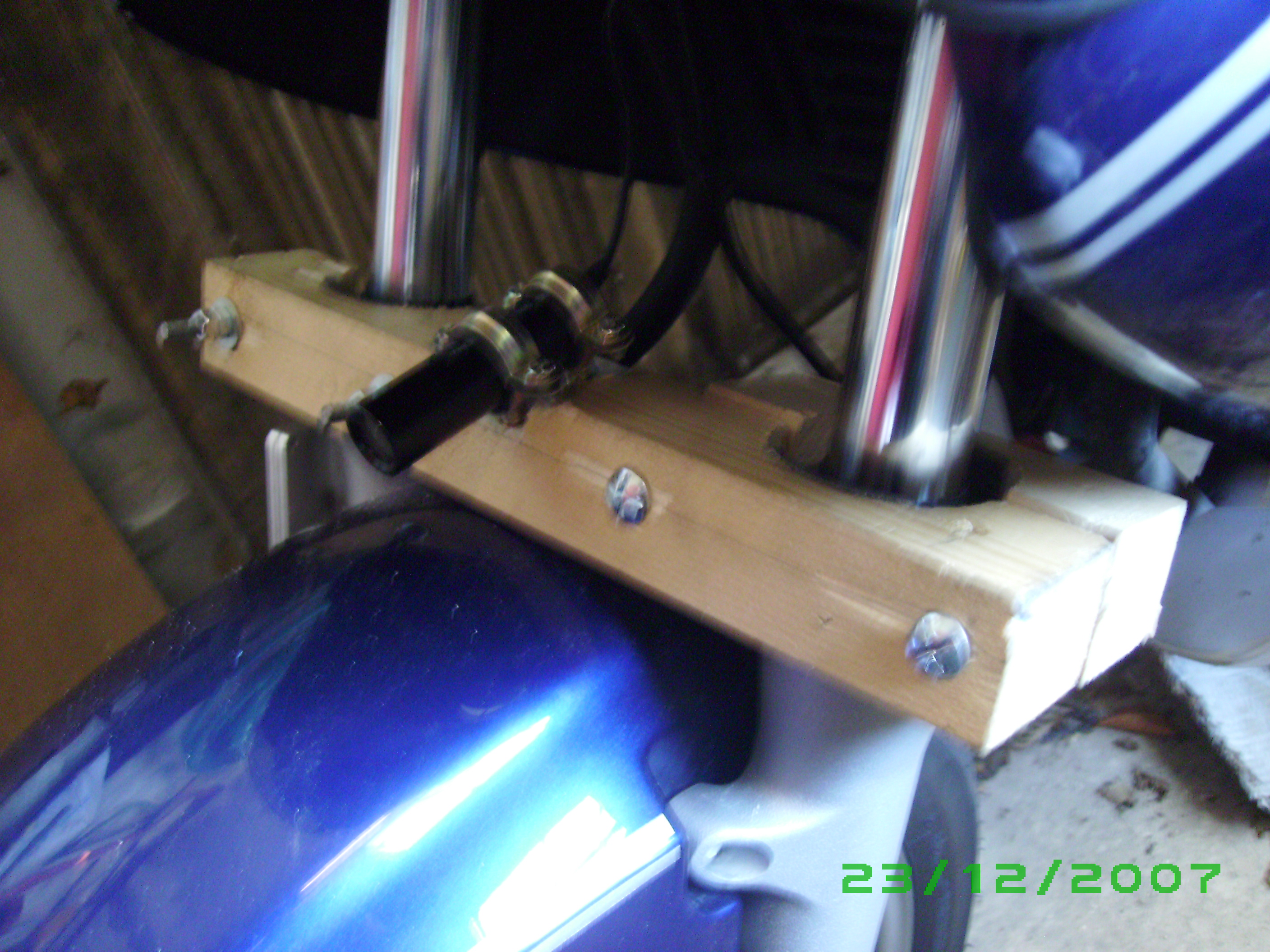

Il n’y a plus qu’à monter sur la moto en passant le câble vidéo dans le carénage et de filmer...
Si vous êtres perfectionniste, et si vous avez le temps, peindre les pièces de la couleur de la moto ;-)
4 vis 6*100
8 écrous 6
4 rondelles 6 mm intérieur
2 colliers isophoniques diametre 20 (fixation de tuyaux)
2 pattes à vis pour collier 7x30
caoutchoux amortisseur adhesif
tuyau silicone diametre intérieur supérieur à 6mm
tasseau 35x45
tige filetée 6mm
Outils :
scie à bois
scie à métaux
scie cloche 56 mm
ciseau à bois
lime à bois
cutter
foret bois 6 mm
foret bois 2 mm
règle
crayon
Les opérations :
couper 2 morceaux de tasseau de 31 cm de long
les assembler dans un étau pour former un tasseau de 35x90
percer 2 trous de 56 mm de diamètre avec la scie cloche écartés de 19 cm (centrés sur la longueur des tasseaux)
à la lime à bois ajuster les trous pour que l’ajustement au bas de la fouche soit parfait
sur 1 des deux tasseaux, ne garder que 13,5 cm (1 seul trou)
coller des morceaux de caoutchoux amortisseur au fond des 3 trous ainsi constitués
assembler les deux tasseaux et percer 2 trous de 6mm de part et d’autre du trou de la fourche
couper environ 40 cm de tige filetée (attention, engager des ecrous avant de couper pour reformer le filet ensuite)
enfiler 20 cm de tuyau silicone au centre et plier en U
percer 2 trous dans le tasseau, de part et d’autre du second trou destiné à la fourche), écartés de manière à pouvoir y enfiler le U (environ 95 mm)
réduire la longueur du tuyau par essai, puis réduire la longueur du U pour avoir la place de mettre 2 écrous
repérer ensuite le centre du tasseau avant, et dessiner l’horizontale. Donner deux coups de scie et dégager au ciseau à bois pour former un plan horizontal d’environ 3 cm de large
percer deux avant trous de 2 mm verticaux (par rapport au plan venant d’être formé)
visser les colliers
fixer la caméra, attention à bien la régler pour respecter l’horizontale.
Il n’y a plus qu’à monter sur la moto en passant le câble vidéo dans le carénage et de filmer...
Si vous êtes perfectionniste, et si vous avez le temps, donner un semblant d’aérodynamisme en limant et en peignant les pièces de la couleur de la moto ;-)
